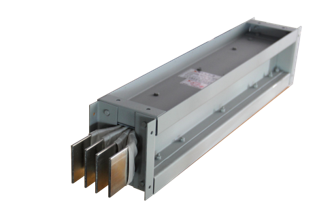

低压母线槽的连接方式

　　母线槽系统是输送电流的配电装置，适应了越来越高的建筑物和大型工厂经济合理的配线需求。现代的高层建筑和大型工厂需要巨大的电力，面对这个巨大的负荷需要数百倍的强大电流，选择可靠的导向设备，母线系统是很好的选择。

　　由于楼宇、工厂等各种建筑用电的需求，这种需求有逐年增加的倾向，使用原来的电路配线方式，即穿管方式，施工时带来很多困难，而且改变配电系统时，简单几乎不可能，但采用母线槽，非常容易达到目的。

　　低压母线槽的连接方法：

　　母线槽系统是输送电流的配电装置，适应了越来越高的建筑物和大型工厂经济合理的配线需求。现代的高层建筑和大型工厂需要巨大的电力，面对这个巨大的负荷需要数百安培的强大电流，选择安全可靠的导向设备，母线系统是很好的选择。

　　低压母线槽与低压母线槽的连接方式有插入式和对接式两种。检查母线槽一端的导体连接面和接头是否有冲突损伤，确认无缺点后，将两个母线槽开始对接接头的母线，将母线槽的导体插入接头内，确保到达后用扭力扳手锁定的对接式母线槽，将需要连接的两个母线导体的接头部分平行对准，将铜连接片和绝缘隔板插入母线接头之间的间隙(每个母线左右各夹一个铜连接片，铜连接片之间夹着绝缘隔板)。中所述情节，对概念设计中的量体体积进行分析确认无弊病后，穿入绝缘螺栓，注意铜接头、母线端头、绝缘隔板的接头孔是否对齐，铜接头、绝缘隔板是否卡住，紧固螺栓。

　　较大电流时母线接头允许温度对应的计算值;较大电流前母线接头初始工作温度对应的计算值;时间;比较大稳态电流。从计算公式可以看出，温度升高值与极大稳态电流的平方和时间成正比，与接触面积的平方成反比，因此接触面积较大，相应的温度升高值较小。为了防止低压母线槽接头发热，须增大低压母线槽接头的接触面积。

　　由此看来，低压母线槽的接头连接是低压母线槽安装的薄弱环节，也是低压母线槽安全运行的隐患点。为消除这一隐患，保证低压母线槽安装中连接接头的质量，先在低压母线槽安装时，在接头两侧500mm处设置横担支架，保证低压母线槽接头不受力，两低压母线槽中心线相同，增加低压母线槽接头的接触面积，接头处涂上电动复合脂，增加接触面积;三是按规定力矩(ml0为20n.M，M12为70N.M，M16为115N.M)用力矩扳手紧固穿芯绝缘螺栓;

　　低压母线槽与变压器的连接。低压母线槽与变压器的过接线采用膨胀节。但由于变压器低压出线侧设计电流大，相应的伸缩节截面也大，但弹性小，变压器低压套管仍受力。因此，变电所变压器室低压母线槽按图1连接，固定在“刚性”槽钢上。这样，膨胀节的“柔性”与槽钢支架的“刚性”连接相匹配，使变压器低压套管不受力损坏。
